À quoi sert un ressort de traction Ø14 mm ?
Un ressort de traction est utilisé lorsqu'un mécanisme doit exercer une force de rappel après avoir été étiré. Il peut être utilisé dans différents systèmes mécaniques, équipements industriels, dispositifs de fermeture ou mécanismes nécessitant le retour d'une pièce vers sa position initiale.
Le diamètre du ressort et celui du fil permettent d'identifier ses caractéristiques dimensionnelles, mais ils ne suffisent pas à déterminer la force disponible. Pour sélectionner correctement un ressort, il faut également tenir compte de sa longueur libre, de son nombre de spires utiles, de sa matière et de la charge recherchée.
-
Quelle différence entre le diamètre du ressort et le diamètre du fil ?
Le diamètre du ressort correspond au diamètre de son enroulement, tandis que le diamètre du fil correspond à la section du métal utilisé pour fabriquer le ressort.

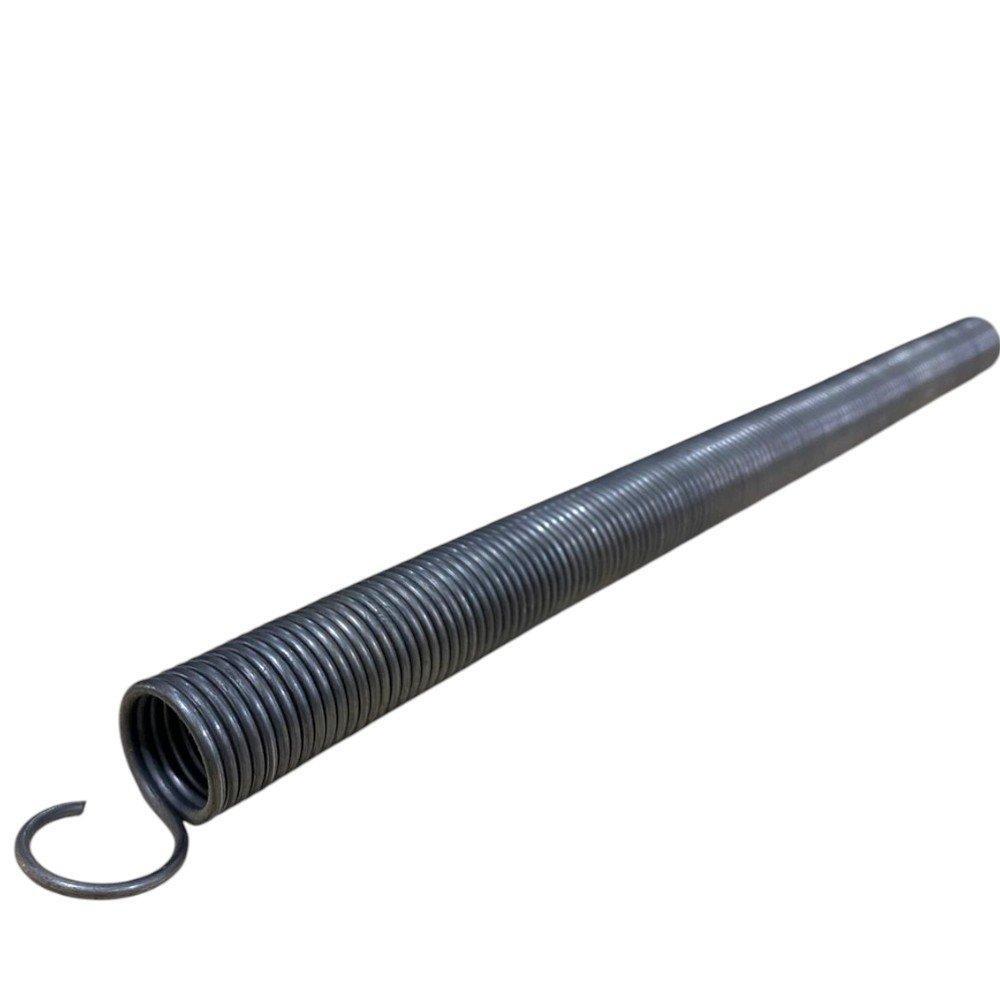

Pour ce modèle, le fil possède un diamètre de 2 mm tandis que le ressort est annoncé avec un diamètre de 14 mm.
Cette distinction est essentielle lors du remplacement d'un ressort : un ressort présentant le même diamètre extérieur mais un fil différent peut avoir des caractéristiques mécaniques très différentes.
-
Que signifie 7 spires par centimètre sur ce ressort de traction ?
La mention 7 spires/cm indique la densité d'enroulement du ressort : environ 7 spires sont présentes sur une longueur de 10 mm.
Cela correspond à un espacement moyen d'environ :
10 ÷ 7 = 1,43 mm par spire.
Cette information permet notamment de comparer la géométrie de deux ressorts, mais elle ne permet pas à elle seule de déterminer leur force de traction. Le nombre de spires utiles, le diamètre moyen, le diamètre du fil et les propriétés de la matière interviennent également dans le comportement mécanique du ressort.
-
Comment choisir un ressort de traction pour remplacer un modèle existant ?
Pour remplacer correctement un ressort de traction, il est conseillé de relever plusieurs dimensions : diamètre du fil, diamètre extérieur ou moyen du ressort, longueur libre, nombre de spires, type de boucles ou crochets et position des extrémités.
Il faut également connaître, lorsque cela est possible, la force recherchée à une longueur donnée. Deux ressorts présentant des dimensions proches peuvent avoir des comportements très différents si leur matière, leur géométrie ou leur nombre de spires utiles diffèrent.
-
Comment fonctionne un ressort de traction ?

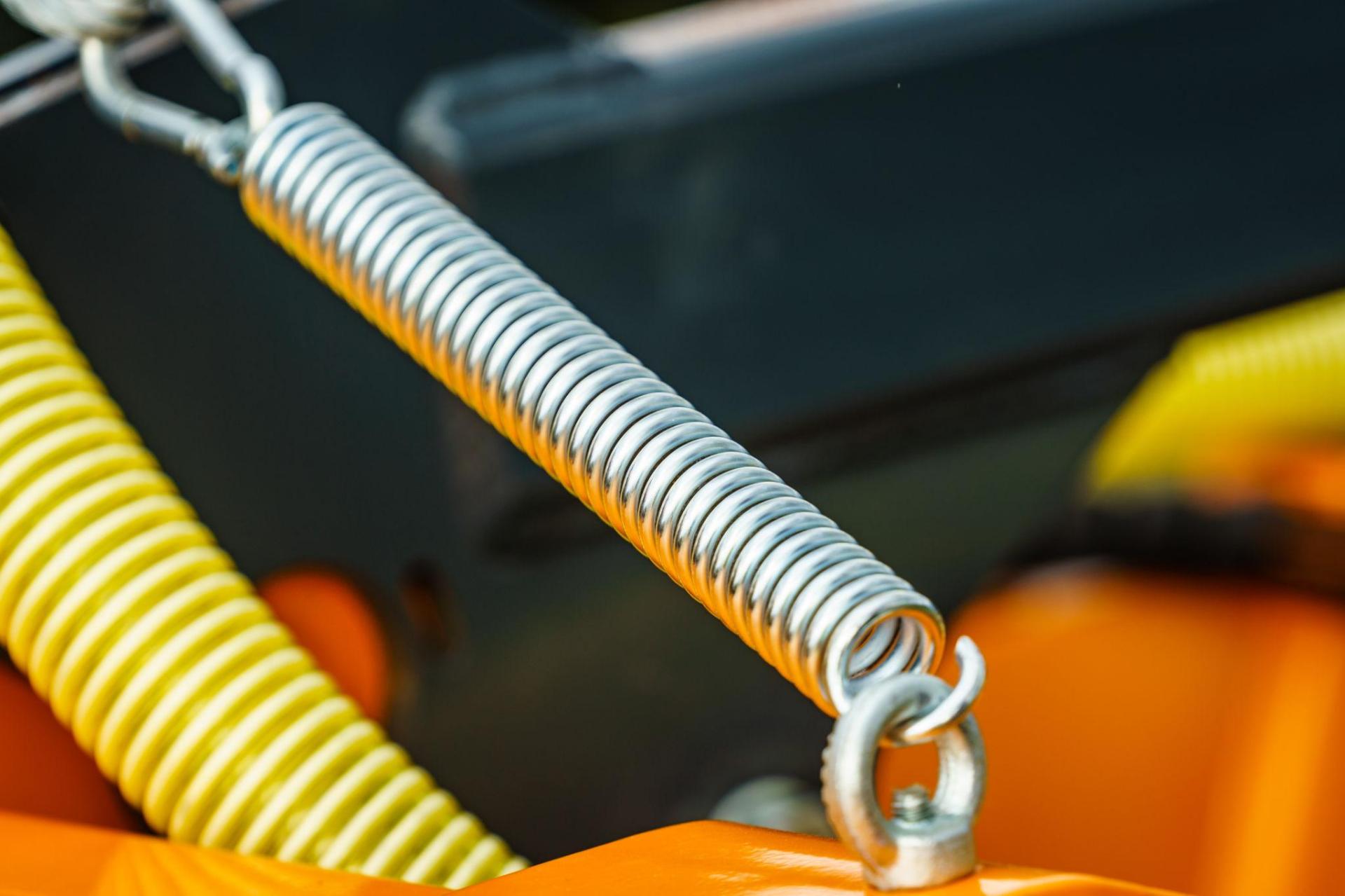

Un ressort de traction est généralement constitué d'un fil métallique enroulé en hélice, avec des crochets, anneaux ou boucles à ses extrémités pour permettre sa fixation.
Lorsqu'une force est appliquée :
Ressort au repos → étirement → force de rappel
Plus le ressort est étiré, plus la force de rappel augmente, dans sa plage de fonctionnement.
-
Où utilise-t-on un ressort de traction ?
On le retrouve notamment dans :
- machines et équipements industriels ;
- mécanismes de rappel ;
- portes et trappes ;
- systèmes de fermeture ;
- équipements agricoles ;
- machines-outils ;
- mécanismes mécaniques divers ;
- systèmes nécessitant le rappel automatique d'une pièce.
-
Ressort de traction ou ressort de compression ?
La différence est simple :
| Type |
Travail principal |
| Ressort de traction |
Se tend lorsqu'il est sollicité |
| Ressort de compression |
Se comprime lorsqu'il est sollicité |
