Goujon d'ancrage inox A4 FBN II 16/50 FISCHER "507570" de 16 x 170 m/m

Name: Goujon d'ancrage inox A4 FBN II 16/50 FISCHER "507570" de 16 x 170 m/m
Brand: FISCHER
Price: 31.92 EUR
Availability: InStock
Rating: 4.7 (193 reviews)

A l'unité

Référence : 04861407R

Disponibilité : En stock

31,92€ TTC

Fabricant : FISCHER

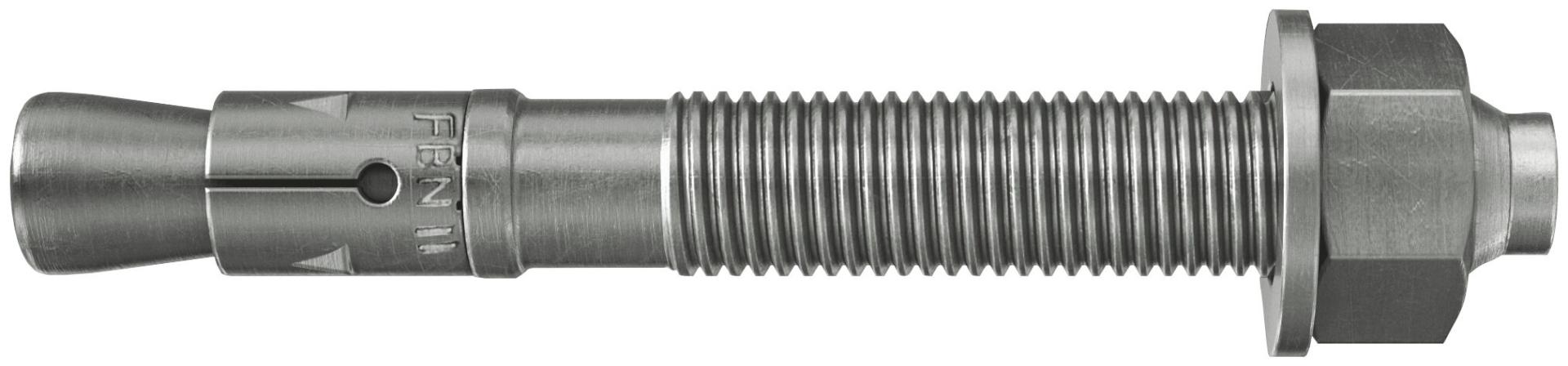

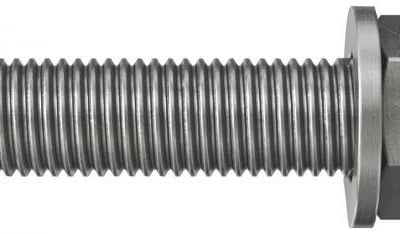

Goujon d’ancrage inox A4 FISCHER FBN II 16 x 170 mm pour béton non fissuré - A l'unité

Description

Goujon d’ancrage métallique FISCHER FBN II en acier inoxydable A4, de 16 x 170 mm, conçu pour les fixations dans le béton non fissuré. Son filetage long et ses profondeurs d’ancrage ajustables facilitent le montage et offrent une grande flexibilité d’installation, notamment en extérieur.

Le goujon d’ancrage FISCHER FBN II 16/50 est une solution de fixation économique et robuste pour les assemblages dans le béton non fissuré. Sa conception permet d’obtenir une capacité de charge élevée avec une profondeur d’ancrage standard, limitant ainsi le nombre de points de fixation nécessaires et la taille des platines d’ancrage.

Grâce à ses deux profondeurs d’ancrage possibles, ce goujon métallique permet également de réduire la profondeur de perçage lorsque les conditions de fixation le permettent. Cette possibilité simplifie l’installation et contribue à réduire le temps de montage.

Son filetage long facilite les ajustements, compense les tolérances des composants et permet les installations à distance. Le montage est rapide grâce au faible glissement lors du serrage et au nombre réduit de coups de marteau nécessaires. Le guidage de la tige contribue également à protéger le filetage pour faciliter le montage et le démontage.

Fabriqué en acier inoxydable A4, ce goujon d’ancrage FISCHER offre une bonne résistance à la corrosion pour les applications extérieures. Il convient notamment à la fixation d’ossatures de façades, de consoles et d’échelles sur des supports en béton adaptés.

Polyvalent, le goujon FISCHER FBN II peut être utilisé pour des installations en attente, traversantes ou à distance, sous réserve du respect des conditions de pose et des charges admissibles.

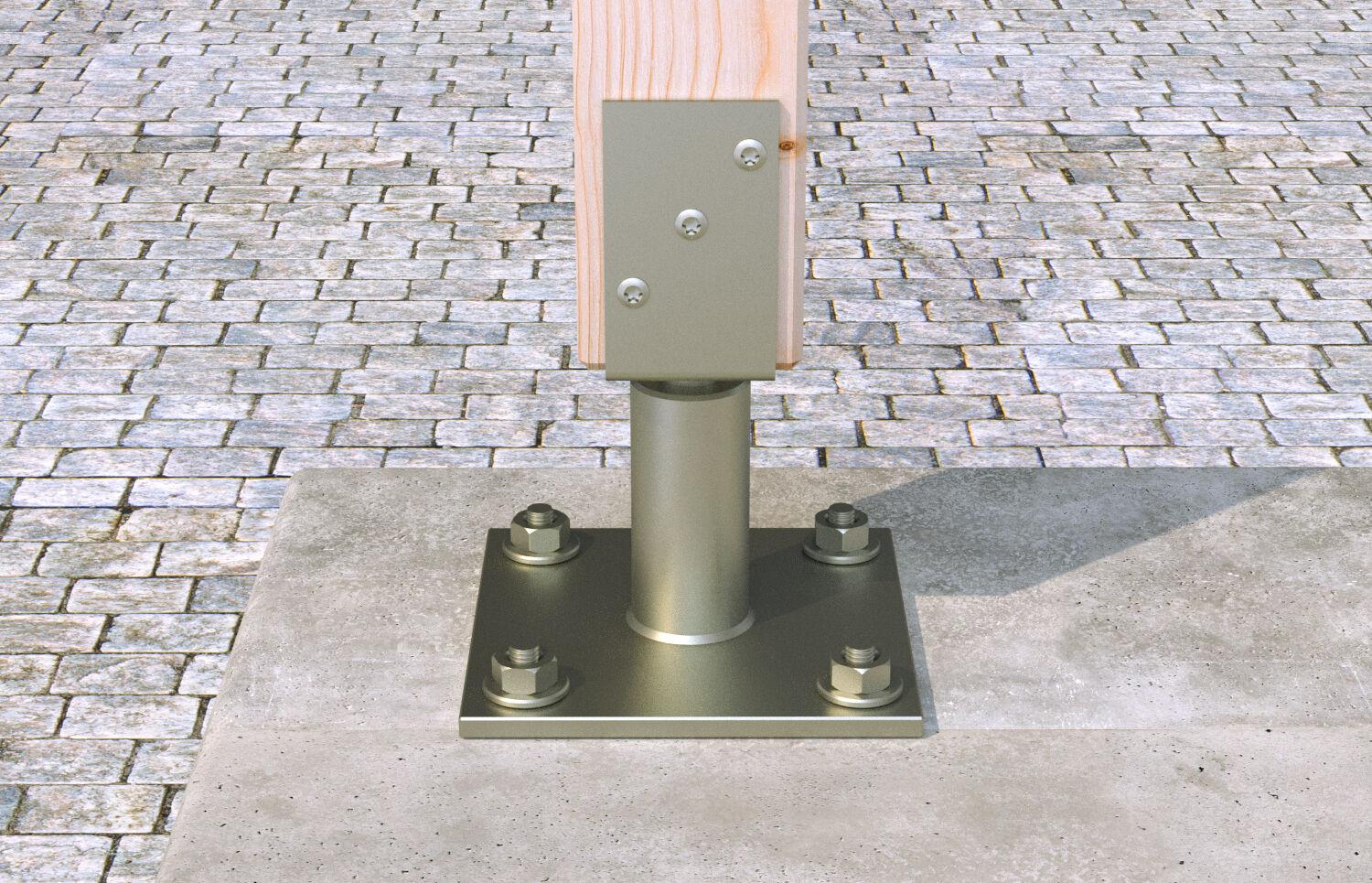

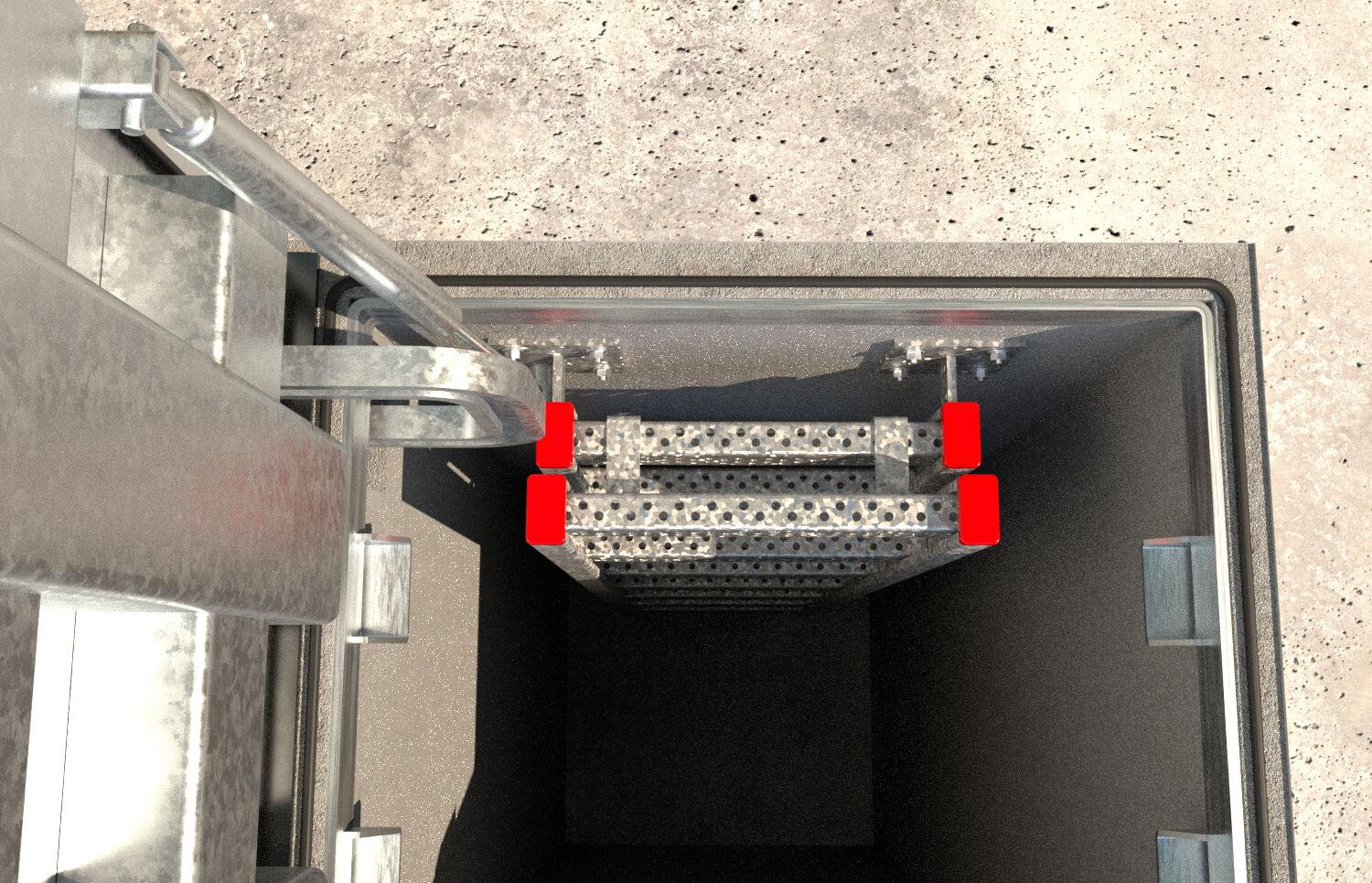

APPLICATIONS : Constructions métalliques - Barres d'appui - Consoles - Echelles - Chemins de câbles - Machines - Escaliers - Portails - Façades

MATÉRIAUX :

Agréée pour : Béton C20/25 à C50/60, non fissuré

Convient également pour : Béton C12/15 - Pierre naturelle à structure dense

Questions fréquentes sur : Goujon d'ancrage inox A4 FBN II 16/50

Quelle est la différence entre un ancrage standard et un ancrage réduit ?

L’ancrage standard permet d’obtenir des résistances plus élevées, tandis que l’ancrage réduit nécessite une profondeur de perçage moindre et peut faciliter certaines installations. Le choix dépend des charges à reprendre, de la géométrie du support et des conditions de montage autorisées.

Comment fonctionne le système d’expansion du FBN II ?

Lors du serrage de l’écrou, le goujon est tiré dans sa bague d’expansion. Celle-ci se dilate contre les parois du trou percé dans le béton, assurant le maintien mécanique de la fixation. Un perçage adapté et une pose conforme aux instructions du fabricant sont essentiels pour obtenir les performances attendues.

Quelle épaisseur de pièce peut-on fixer avec un goujon 16/50 ?

La désignation 16/50 correspond à un diamètre nominal de 16 mm et à une épaisseur de fixation maximale de 50 mm en ancrage standard. En ancrage réduit, cette épaisseur peut atteindre 65 mm, avec des conditions de résistance différentes. Le choix doit être effectué selon les prescriptions techniques du fabricant.

Conseil d'entretien et d'utilisation : Goujon d'ancrage inox A4 FBN II 16/50

Préparation avant le montage

Avant l'installation, vérifiez que le goujon FBN II est adapté au support, aux charges à reprendre et à l'épaisseur de la pièce à fixer. Réalisez le perçage au diamètre et à la profondeur prescrits par FISCHER, puis nettoyez soigneusement le trou afin d'éliminer les poussières et les résidus susceptibles de gêner l'ancrage.

Positionnement du goujon

Le FBN II permet le montage en attente et le montage traversant. Dans certaines conditions, il peut également être utilisé en montage à distance. Avant la pose, positionnez l'écrou hexagonal de manière optimale : l'extrémité du goujon doit dépasser d'environ 3 mm de l'écrou. Vérifiez également l'alignement de la pièce à fixer avant de procéder au serrage.

Serrage et contrôle de l'ancrage

Lors du serrage de l'écrou, le goujon est tiré dans la bague d'expansion, qui se bloque contre les parois du trou de forage pour assurer la fixation. Respectez impérativement le couple de serrage et les consignes de montage indiqués par FISCHER pour cette référence. Le marquage sur la tête permet d'identifier le goujon et de faciliter le contrôle de l'ancrage après la pose.

Installation en série

Pour les travaux nécessitant la pose d'un grand nombre de goujons, l'utilisation de l'outil de pose FISCHER FABS (référence 077937) est recommandée. Cet accessoire facilite les opérations répétitives et contribue à réaliser une installation plus régulière, à condition de respecter les instructions du fabricant.

Contrôle et entretien

Après installation, vérifiez la stabilité de la pièce fixée et l'absence de jeu anormal. Pour les ancrages structurels ou soumis à des charges importantes, les contrôles doivent être réalisés conformément aux exigences du chantier et aux prescriptions techniques applicables. En environnement extérieur ou humide, inspectez périodiquement les fixations afin de détecter toute trace de corrosion ou de détérioration.

Précautions d'utilisation

Ne réutilisez pas un goujon qui présente des dommages, une déformation ou un filetage détérioré. Le choix de l'ancrage doit toujours tenir compte de la résistance du béton, des distances aux bords, de l'espacement entre fixations et des sollicitations prévues. Pour garantir la sécurité de l'installation, référez-vous à la documentation technique FISCHER correspondant précisément à la référence utilisée.
