À quoi sert un goujon d’ancrage FISCHER FBN II ?

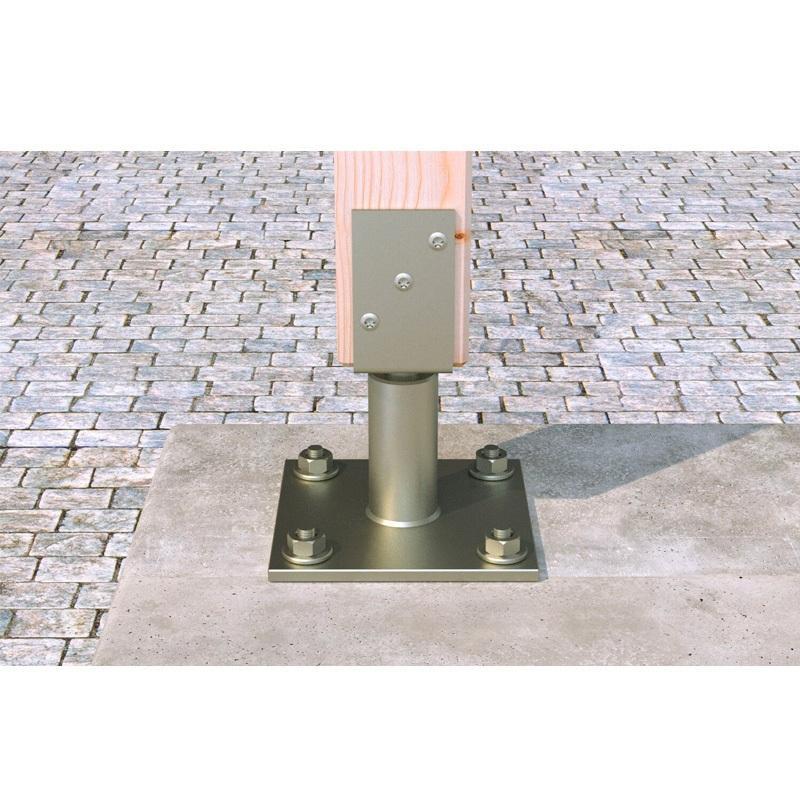

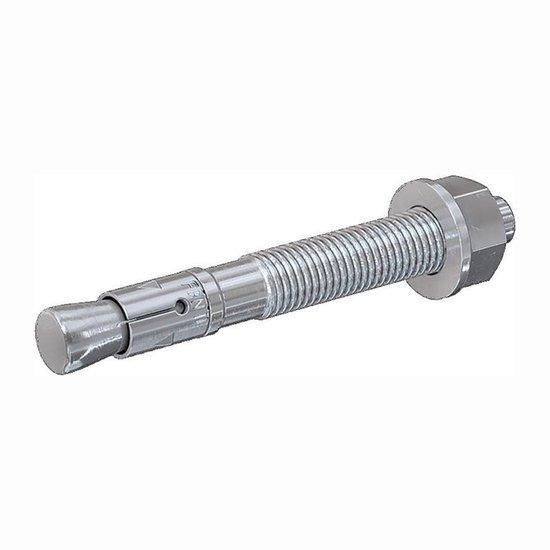

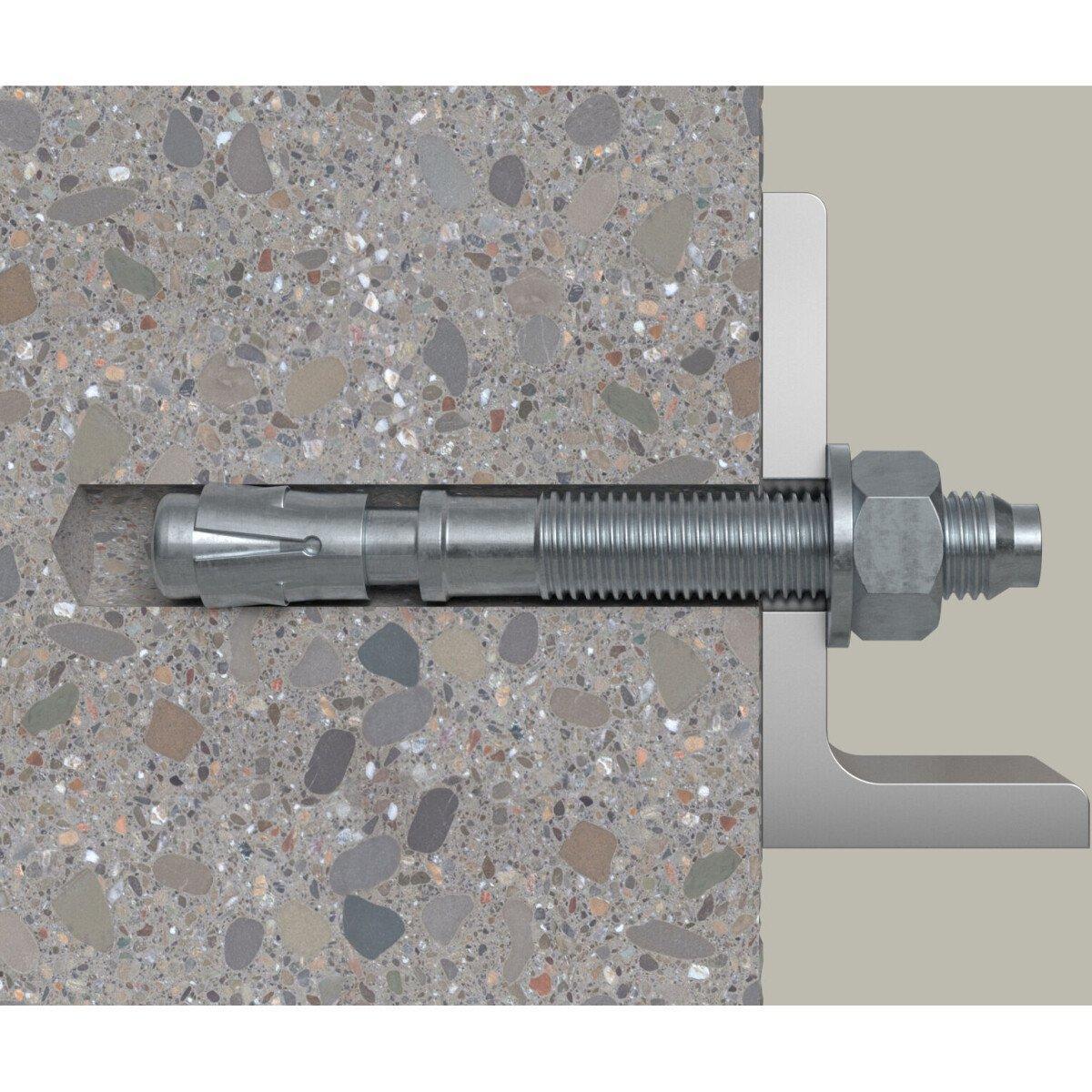

Le goujon d’ancrage FBN II est utilisé pour fixer des éléments sur un support minéral, notamment le béton. Lors du serrage, le système d’expansion vient se bloquer dans le support afin de maintenir la pièce fixée. Il constitue une solution rapide pour de nombreuses installations nécessitant une fixation mécanique.
-
Comment choisir la bonne longueur de goujon d’ancrage ?
Le choix de la longueur dépend notamment de l’épaisseur de la pièce à fixer, de la profondeur d’ancrage nécessaire et des caractéristiques du support. Un goujon trop court peut ne pas permettre d’obtenir l’ancrage requis, tandis qu'un modèle trop long n'apporte pas nécessairement un avantage. Il faut donc se reporter aux données techniques et aux profondeurs d’ancrage prévues par FISCHER pour l’application concernée.
-
Quelle différence entre un goujon d’ancrage et une cheville classique ?
Un goujon d’ancrage est une fixation métallique qui travaille directement par expansion dans le support. Il est particulièrement utilisé pour des fixations nécessitant une bonne résistance mécanique dans le béton. Une cheville classique, souvent associée à une vis, fonctionne selon un principe différent et peut être davantage adaptée aux fixations légères ou aux supports nécessitant une autre technologie d’ancrage.
-
Peut-on utiliser le FBN II dans tous les types de béton ?
Non. Le choix d'un ancrage doit tenir compte du type et de l'état du support, de la charge à reprendre et des conditions de pose. Pour une fixation structurelle ou soumise à des charges importantes, il faut impérativement respecter les conditions d'utilisation, les profondeurs d'ancrage et les caractéristiques indiquées par FISCHER.
-
Quelle charge peut supporter un goujon d’ancrage FISCHER FBN II 10 x 86 mm ?
Dans un béton non fissuré C20/25, le goujon FISCHER FBN II de diamètre 10 mm peut reprendre une charge limite de service en traction d'environ 828 daN, soit environ 828 kgf, pour une cheville isolée et dans les conditions de référence indiquées par FISCHER. Cette valeur correspond à une configuration correctement dimensionnée et posée ; elle ne doit pas être considérée comme une charge universelle applicable à toutes les installations. Fischer
La capacité réelle dépend notamment de la profondeur d'ancrage, de la résistance du béton, de la distance aux bords, de l'espacement entre les goujons et du type d'effort appliqué (traction ou cisaillement). Pour une fixation de sécurité ou fortement sollicitée, le dimensionnement doit être réalisé conformément aux données de l'ETE-07/0211 de FISCHER.
-
Exemple : si un élément est fixé avec plusieurs goujons FBN II 10 x 86 mm, il ne faut pas simplement multiplier la capacité d'un goujon par le nombre de fixations. La répartition des charges, les distances aux bords et les entraxes peuvent modifier la capacité globale de l'ancrage.
